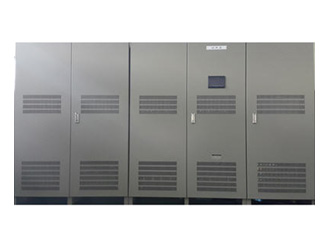

PPUN-3000 |
|
- 대칭 스위칭 기법을 이용한 출력전압 특성 향상
- 32Bit DSP(Digtal Signal Processor)를 이용한 실시간 고속 제어로 정밀한 제어 실현
- 병렬운전 시스템( 대기병렬, 부하분담 ) 장비 증설 용이함.
- RS-232, RS485 통신 Port를 내장하여 간단하게 원격 감시 제어 가능.
|
|
특 성 | - ON LINE SYSTEM- ALL IGBT PWM 제어- 스위칭 기법을 이용한 출력전압 특성 향상- 32Bit DSP(Digtal Signal Processor)를 이용한 실시간 고속 제어로 정밀한 제어 실현- 병렬운전 시스템(대기병렬, 부하분담) 장비 증설 용이함
- RS-232, RS485 통신 Port를 내장하여 간단하게 원격 감시 제어 기능
- 과도 없는 PLL 기법 - 배터리 주변 온도에 따른 적절한 배터리 전압 조절 기능 - 주기적으로 배터리 방전 모드 실행 기능 - 피드백 직류링크 전압 감시 기능
PPUN-3XXX-YYYZZZ(조달청 3자 단가 모델 표기 예) -3 : 입력 AC 380V, 출력 AC 380V XXX : UPS 용량(kWA)(10, 15, 20, 30, 40, 50, 60, 70, 80, 100, 120, 150, 160, 200, 250, 300, 400, 500) YYY : 정전보상 시간(10분, 30분, 60분, 120분, 180분) 0분은 정전보상 시간 없음(UPS 본체 가격임) ZZZ : 축전지 종류(HSB, MSB, MSBS) 정전보상시간 뒤에 표기가 없는 것은 무보수 밀폐형 축전지임 |
제품규격 구분 | 용량(KVA) | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 | 200 | 250 | 300 | 400 | 500 | 외함규격 | W | 670 | 670 | 670 | 670 | 800 | 800 | 800 | 1080 | 1080 | 1080 | 1200 | 1400 | 1400 | 1800 | 2200 | 2600 | 3600 | 3600 | D | 790 | 790 | 790 | 790 | 800 | 800 | 800 | 850 | 850 | 850 | 850 | 850 | 850 | 1000 | 1000 | 1000 | 1000 | 1000 | H | 1520 | 1520 | 1520 | 1520 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 2000 | 2000 | 2000 | 2000 | 2000 |
*상기 효율은 KS 기준임(100% 부하)
|
| 구분 | 성능 및 특성 | 비고 |
---|
10KVA ~ 500KVA |
---|
일반적 특성 | 냉각 방식 | 강제 풍냉식 | |
---|
사용 정격 | 100% 연속사용 | |
---|
제어방식 | 순변환부 | 고주파 IGBT PWM 제어방식 | |
---|
역변환부 | 고주파 IGBT PWM 제어방식 | |
---|
교류입력 | 상수 | 3φ 3W, 3φ 4W | |
---|
전압 | AC 380/220V | |
---|
전압 변동 범위 | ± 10% | |
---|
주파수 | 60 Hz ± 5% | |
---|
역률 | 0.9 이상 | |
---|
교류출력 | 상수 | 3φ4W | |
---|
전압 | 380/220V | |
---|
전압 안정도 | ± 2% 이내 (평형부하시) | |
---|
주파수 | 60 Hz | |
---|
주파수 안정도 | ± 0.5% 이내 (INVERTER 운전시) | |
---|
전압 가변 범위 | 정격전압의 ± 5% 이내 | |
---|
부하 역율 | 0.8 LAG | |
---|
파형 왜율 | 선형부하 3%이내 | |
---|
과부하 내량 | 정격부하 120% 10분 | |
---|
과도시 전압 변동 및 과도 응답 속도 | 50% 부하급변시 (50% ↔ 100%): ± 8% 이내, 50ms 이내 (3상 평형 부하시) | |
---|
정복전시 응답속도 | 정격전압의 ± 5% 이내, 50ms 이내 (3상 평형 부하시) | |
---|
소음 | 100kVA 이하 65dB 이내, 100kVA 초과 75dB 이내 | 1.5M 기준 |
---|
효율 | 10~30KVA : 80% 이상, 30~75KVA : 85%이상, 75~125KVA : 87% 이상, 125~200KVA : 90%이상, 200KVA 초과 : 92%이상 | 정격부하(KS기준) |
---|
동기절체 | 사용전원 | 3φ3W AC 380V | |
---|
절체시간 | 무순단 절체 4ms 이내 | |
---|
동작조건 | UPS 고장, 과부하, 수동 절체, 과부하 제거 | |
---|
종합특성 | 절연저항 | DC500V 절연저항계로 측정하여 5㏁ 이상 | 제어회로, 반도체 회로 제외 |
---|
절연내압 | 2000V의 교류전압을 1분간 인가 |
---|
온도상승(온도계법) | 트랜스 및 리액터류 : 140DEG. 이하 | |
---|
전력 반도체 소자류 : 80DEG. 이하 | | 기 타 (스위치류) : 55DEG. 이하 | |
|
|
|
