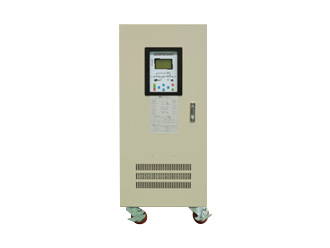

PPU-2000 |
|
IGBT 고조파 순시치제어 PWM 운전방식 채택.각상 제어 방식으로
불평형 부하에 적합하며, 뛰어난 과도 응답특성으로 부하전원에 높은 신뢰성을 가지고 있다.
운전시 발생하는 이벤트를 기록 사후관리 최적화
|
|
특 성 |
- IGBT 고조파 순시치제어 PWM
- 순간과부하 내량
- Microprocessor 장착 지능형 ups
- 소형경량 저소음 운전
- 고신뢰성/취급용이
- 비선형부하에 최적
- 각상 제어 방식으로 불 평형 부하 에 적합
- 뛰어난 과도 응답특성으로 부하전원에 고신뢰성 보장
- 운전시 발생하는 이벤트를 기록 사후관리 최적화 |
구 분 |
PPU-1000 |
PPU-2000 |
정격전압 |
전 압 |
1Φ 220V
( option 110,380,440,480V ) |
3Φ 380V
( option 220,440,480V ) |
주파수 |
50Hz,60Hz ±5% |
출 력 |
전 압 |
1Φ 220V
( option 110,380,440,480V ) |
1Φ 220V
( option 110,380,480V ) |
주파수 |
60Hz ±0.5% |
설치장소 |
해발 1000m ( 실내형) |
상대습도 |
최대 95 % (Non-Condensing) |
온 도 |
동작 : 0ºC ~ 40ºC |
보관 : -15ºC ~ 50ºC |
일반특성 |
냉각방식 |
온도감지 강제풍냉식 |
사용정격 |
100% 연속 |
정류방식 |
DIODE FUIL BRIDGE |
인버터제어방식 |
IGBT 고주파 순시제어 PWM |
BYPASS방식 |
SCR 스위치 |
전기적특성 |
전압안정도 |
±1% 이내 |
과도응답속도 |
50 msec이하(±2% 이내복귀) |
출력전압조정 |
± 5% |
파형왜율(THD) |
출력 3% 이하 |
출력주파수 안정도 |
60Hz ±0.5% |
역률 |
0.8 LAG |
소음 |
65 dB 이하 |
Batt. 충전전류제한 |
정전류 제어 |
축전지 |
12V 16, 18, 20, 30Cells (기타option) |
TYPE |
PPU-1000 |
PPU-2000 |
KVA |
3 |
5 |
7.5 |
10 |
15 |
20 |
7.5 |
10 |
15 |
20 |
30 |
40 |
50 |
효율 |
78 |
78 |
82 |
82 |
82 |
82 |
82 |
82 |
82 |
82 |
84 |
84 |
85 |
소 음 (dB) |
65 이하 |
65 이하 |
75 이하 |
외함규격 |
Width |
300 |
400 |
560 |
560 |
560 |
800 |
1200 |
Depth |
580 |
750 |
750 |
750 |
750 |
800 |
800 |
Height |
800 |
900 |
1100 |
1100 |
1100 |
1800 |
1800 |
* 외함크기, 형태 및 색상은 성능 개선을 위해 변경될 수 있읍니다 |
|
|
|
