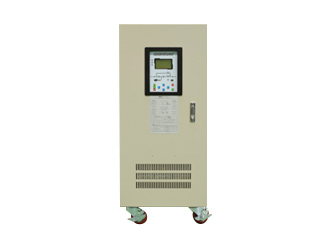

PPU-1000
IGBT 고조파 순시치제어 PWM 운전방식 채택. 각상 제어 방식으로 불평형 부하에 적합하며, 뛰어난 과도 응답특성으로 부하전원에 높은 신뢰성을 가지고 있다. 운전시 발생하는 이벤트를 기록 사후관리 최적
특 성
- IGBT 고조파 순시치제어 PWM
- 순간과부하 내량
- Microprocessor 장착 지능형 ups
- 소형경량 저소음 운전
- 고신뢰성/취급용이
- 비선형부하에 최적
- 각상 제어 방식으로 불 평형 부하 에 적합
- 뛰어난 과도 응답특성으로 부하전원에 고신뢰성 보장
- 운전시 발생하는 이벤트를 기록 사후관리 최적화
사용환경
구 분 PPU-1000 PPU-2000
정격전압 전 압 1Φ 220V
( option 110,380,440,480V ) 		3Φ 380V
( option 220,440,480V )
주파수 50Hz,60Hz ±5%
출 력 전 압 1Φ 220V
( option 110,380,440,480V ) 		1Φ 220V
( option 110,380,480V )
주파수 60Hz ±0.5%
설치장소 해발 1000m ( 실내형)
상대습도 최대 95 % (Non-Condensing)
온 도 동작 : 0ºC ~ 40ºC 보관 : -15ºC ~ 50ºC
표준 사양 및 규격
일반특성 냉각방식 온도감지 강제풍냉식
사용정격 100% 연속
정류방식 DIODE FUIL BRIDGE
인버터제어방식 IGBT 고주파 순시제어 PWM
BYPASS방식 SCR 스위치
전기적특성 전압안정도 ±1% 이내
과도응답속도 50 msec이하(±2% 이내복귀)
출력전압조정 ± 5%
파형왜율(THD) 출력 3% 이하
출력주파수 안정도 60Hz ±0.5%
역률 0.8 LAG
소음 65 dB 이하
Batt. 충전전류제한 정전류 제어
축전지 12V 16, 18, 20, 30Cells (기타option)

효율 및 규격
TYPE   PPU-1000 PPU-2000
KVA    3   5  7.5 10 15 20 7.5 10 15 20 30 40 50
효율 78 78 82 82 84 85 82 82 84 85 85 88 88
소 음 (dB) 65 이하 65 이하 75 이하
외함규격 Width 300 400 560 560 560 800 1200
Depth 750 750 750 750 750 800 800
Height 800 900 1100 1100 1100 1800 1800
* 외함크기, 형태 및 색상은 성능 개선을 위해 변경될 수 있읍니다.
