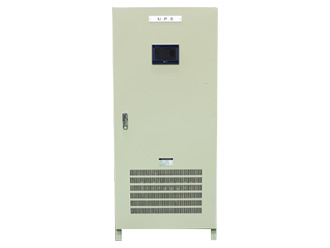

PPUD-2000 |
|
대칭 스위칭기법을 이용한 출력전압 특성 향상 32Bit DSP(Digtal Signal Processor)를
이용한 실시간 고속 제어로 정밀한 제어 실현
병렬운전 시스템( 대기병렬, 부하분담 ) 장비 증설시 용이함.
RS-232, RS485 통신 Port를 내장하여 간단하게 원격감시제어 가능.
|
|
특 성 |
- SSM(Symmetry Switching Method )을 이용한 출력 전압 특성의 고성능화
- 출력전압 FFT(Fast Fourier Transform) 분석 비선형 부하에 대한 출력전압 파형왜율
(THD –Total Harmonic Distortion) 향상
- 전기능 디지털 제어로 온.습도등 주위의 환경변화에도 정밀한 전원제어
- 용량증설 및 신뢰성 확보를 위한 병렬운전 기능 ( 대기병렬 방식, 부하분담 방식 ) |
구분 |
사용환경 |
정격전압 |
입, 출력 정격 3Φ 380/220V (기타전압 Option) 입력전압범위 ±10% |
출력 1Φ 220V (기타전압 Option) |
주 파 수 |
입 력 50Hz,60Hz ±5% |
출 력 60Hz±0.5% |
설치장소 |
해발 1000m ( 실내형) |
상대습도 |
최대 95 % (Non-Condensing) |
온 도 |
동작 : 0ºC ~ 40ºC) |
보관 : -15ºC ~ 50ºC) |
일반특성 |
냉각방식 |
온도감지 강제풍냉식 |
사용정격 |
100% 연속 ( 125% 10분 / 150% 1분 ) |
정류방식 |
고속 DSP를 이용한 위상제어 (SCR 전력소자 적용) |
인버터제어방식 |
FFT 분석에 의한 PWM 제어 (IGBT 전력소자 적용) |
BYPASS방식 |
3상 SCR 스위치 |
전기적특성 |
돌입전류 제한 |
Soft Start에 의한 제한 |
전압안정도 |
- Static : 1% 미만
- Dynamic : 5% (0% 100% 0% 부하변동시) |
절체 시간 |
4 ms 이내 |
출력전압조정 |
± 5% |
파형왜율(THD) |
입력 : 전류 5% / 전압 2% 이내 |
[ 출 력 ]
- 평형 부하 : 2%미만
- 100% 불평형 부하 : 3%미만
- 비선형부하시 (KS규격기준) |
역률 |
출력: 0.8 LAG |
출력주파수 안정도 |
Free-Running : 정격 주파수 ±0.5% |
축 전 지 |
12V 16, 18, 20, 30Cells (기타 option) |
효율 및 규격 구분 | 용량(KVA) | 10 | 15 | 20 | 30 | 40 | 50 | 60 | 70 | 100 | 효율 | 82 | 82 | 82 | 84 | 84 | 84 | 87 | 87 | 87 | 소음(dB) | 65이하 | 외함규격 | Width | 670 | 770 | 800 | 1080 | Depth | 790 | 790 | 800 | 850 | Height | 1520 | 1600 | 1800 | 1800 |
|
* 외함크기, 형태 및 색상은 성능 개선을 위해 변경될 수 있읍니다. |
|
|
|
