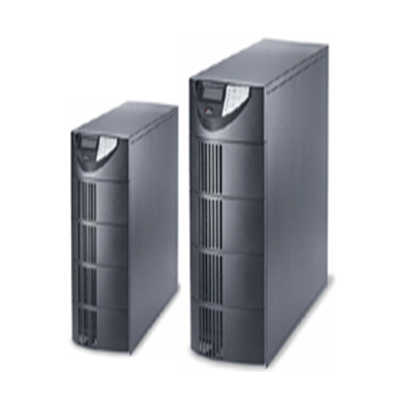

PPU-1010 |
|
- Micro processor 내장으로 간편한 조작
- 각종 전원 내역 Monitoring
- RS-232, USB Port를 이용한 상태 감시
- 높은 입력 역율(0.99이상, 낮은 전류 왜율(5%미만)
- SNMP Network 관리 기능(Option)
|
|
특 성 |
- Digital Signal Micro Process (DSP) 제어 시스템
- 입력전원의 이중화(Dual Input Loops)
- 사용이 편리한 LCD/LED표시 창 적용
- 주파수 50 / 60 Hz 자동 작동
- 6단계 자가고장 진단하여 고장내역표시기능
- Fan Speed 자동제어로 쾌적한 환경 구현
- 첨단 Battery 방전관리기능
- Energy 절약 ECO모드 기능
- 정비시 유용한 Bypass Switch(MBS)내장
- 정전/과부하/Low Battery/장비 고장 시 알람 기능
- AC 모드에서 97% 고효율 구현
- 운전 중 Battery 교체 가능
- RS 232C 및 USB 포트로 원격감시
- SNMP를 이용한 NEWWORK 관리
- EMI / EMC Noise Filter 내장 |
입력 |
입력 전압 |
160Vac~280Vac |
입력 주파수 |
50Hz/60Hz ±10% |
상 선 |
단상, Line + Neutral + Ground |
역 율 |
0.99% 이상 (100% 선형 부하시) |
THD |
<5% (100%선형 부하 시) |
출력 |
출력 정격 전압 |
200 / 220 / 230 / 240 Vac (선택) |
전압 안정도 |
±2% |
용 량 |
10kVA/7kW |
정격 역률 |
0.7 Lagging |
출력 주파수 |
60Hz (AUTO SENSING 50Hz) |
출력 주파수 안정도 |
± 0.2% |
출력 주파수 조정범위 |
±1%, ±3%Hz |
절체 시간 |
무순단 (4msec 이내.) |
과도 응답속도 |
8% 100msec. |
출력파형 왜율 |
THD<3% (No load to Full load) |
종합효율 |
AC to AC, NoRmal |
90% 이상 |
AC to AC, ECO |
95%이상 (ECO MODE) |
DC Start |
가능 |
DISPLAY |
LCD/LED |
Line Mode, Backup Mode, ECO Mode, Bypass Supply, Battery Low,
Battery Bad,Disconnect, Overload, Transferring with interruption & UPS Fault. |
LCD 표시 |
Input Voltage, Input Frequency, Output Voltage, Output Frequency,
Load Percentage, Voltage & Inner Temperature. |
자가고장
진단기능 |
6단계Upon Power-on,
Front Panel Setting & Software Control, 24-hour routine checking |
보호 기능 |
Inverter supply |
105~150% 160초 동안 - bypass 전 2Cycle |
Bypass supply |
105~200% 500초 동안 - 부하공급 정지 전 8Cycle |
회로 단락 |
비상 off 전환 |
과 열 |
AC mode : bypass전환, Backup mode : UPS off 전환 |
알 람 |
입력전원이상, 축전지 저 전압, 시스템 이상, 바이패스(사용자 지정 바이패스 제외) |
크 기(WxDxH)mm |
290 x 645 x 748 |
|
|
|
