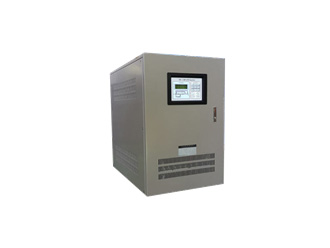

PPUN-1000
- 대칭 스위칭 기법을 이용한 출력전압 특성 향상
- 32Bit DSP(Digtal Signal Processor)를 이용한 실시간 고속 제어로 정밀한 제어 실현
- RS-232, RS485 통신 Port를 내장하여 간단하게 원격 감시 제어 가능.
- 축전지 관리 기능


특 성
- ON LINE SYSTEM
- ALL IGBT PWM 제어
- 스위칭 기법을 이용한 출력전압 특성 향상
- 32Bit DSP(Digtal Signal Processor)를 이용한 실시간 고속 제어로 정밀한 제어 실현
- 병렬운전 시스템(대기병렬, 부하분담) 장비 증설 용이함
- RS-232, RS485 통신 Port를 내장하여 간단하게 원격 감시 제어 기능
- 과도 없는 PLL 기법
- 배터리 주변 온도에 따른 적절한 배터리 전압 조절 기능
- 주기적으로 배터리 방전 모드 실행 기능
- 피드백 직류링크 전압 감시 기능

PPUN-1XXX-YYYZZZ(조달청 3자 단가 모델 표기 예)
-1 : 입력 AC 220V, 출력 AC 220V
XXX : UPS 용량(kWA)(10, 15, 20, 30, 40, 50, 60, 70, 80, 100, 120, 150, 160, 200, 250, 300, 400, 500)
YYY : 정전보상 시간(10분, 30분, 60분, 120분, 180분)
         0분은 정전보상 시간 없음(UPS 본체 가격임)
ZZZ : 축전지 종류(HSB, MSB, MSBS)
          정전보상시간 뒤에 표기가 없는 것은 무보수 밀폐형 축전지임
제품규격
구분용량(KVA)
357.5101520
외함규격Width350 350 350 350 400 400
Depth750 750 750 750 750 750
Height800 800 800 800 900 900
*상기 효율은 KS 기준임(100% 부하)
성능 및 특성
구분성능 및 특성비고
3KVA ~ 20KVA
일반적 특성 냉각 방식 강제 풍냉식
사용 정격 100% 연속사용
제어방식 순변환부고주파 IGBT PWM 제어방식
역변환부고주파 IGBT PWM 제어방식
효율3KVA~5KVA : 78% 이상, 10KVA~20KVA : 82% 이상정격부하 (KS 기준)
소음65dB이하
전기적특성입력정격전압220V
전압변동범위± 10%
상수1φ2W
주파수60 Hz ± 5%
역률0.9 이상
출력정격전압220VAC
전압안정도± 2% 이내
전압조정범위정격전압의 ± 5%
상수1φ2W
주파수60Hz ± 5%
과도전압 변동범위± 5%
과도응답속도50ms 이내
과부하내량정격부하 120% 10분
부하역률0.8 LAG
파형왜율정격부하시 3% 이내
동기절체스위치사용전원1φ2W AC 220VAC
절체시간무순단 절체 4ms 이내
동작조건UPS 고장, 과부하, 수동 절체, 과부하 제거
축전지정격전압144VDC ~ 240VDC
최고전압170VDC ~ 270VDC
최저전압126VDC ~ 210VDC
종합특성 절연저항DC500V 절연저항계로 측정하여 5㏁ 이상제어회로, 반도체 회로 제외
절연내압1500V의 교류전압을 1분간 인가
온도상승(온도계법)트랜스 및 리액터류 : 140DEG. 이하
전력 반도체 소자류 : 70DEG. 이하
기 타 (스위치류) : 30DEG. 이하
